پچ کورد فیبر نوری چیست | راهنمای کامل انواع + کاربردها و نکات حرفه‌ای
در دنیای ارتباطات پرسرعت امروزی، تجهیزات شبکه‌ای نقش مهمی در انتقال اطلاعات ایفا میکنند. یکی از اجزای کلیدی در این سیستم‌ها، پچ کورد فیبر نوری چیست که به‌عنوان رابطی بین تجهیزات مختلف، وظیفه انتقال سریع و دقیق داده‌ها را بر عهده دارد.
در این مقاله به زبان ساده بررسی می‌کنیم که پچ کورد فیبر نوری چیست، چه کاربردهایی دارد و با چه انواعی در بازار عرضه میشود. اگر قصد دارید در مورد انتخاب مناسب‌ترین پچ کورد برای شبکه خود تصمیم بگیرید یا صرفاً با این کابل‌ها آشنا شوید، جای درستی آمده‌اید.
پچ کورد فیبر نوری چیست
پچ کورد فیبر نوری (Fiber Optic Patch Cord) یا کابل پچ فیبر نوری، نوعی کابل از پیش آماده و کانکتوردار است که برای اتصال تجهیزات شبکه‌ای، به‌خصوص در سیستم‌های مبتنی بر فیبر نوری، استفاده میشود. این کابل‌ها معمولاً در دو سر خود دارای کانکتورهایی هستند که با انواع سوئیچ‌ها، ماژول‌ها و پورت‌های نوری سازگارند.
لازم به ذکره که عملکرد پچ کورد فیبر نوری به‌شدت تحت تأثیر کیفیت تجهیزات مرتبط، به‌ویژه مودم‌های فیبر نوری قرار داره.
اگر هنوز با این نوع مودم‌ها آشنا نیستید، پیشنهاد می‌کنیم حتماً مقاله مودم فیبر نوری چیست رو در وب‌سایت سوران سل مطالعه کنید تا درک کامل‌تری از کل سیستم انتقال نوری داشته باشید.
پچ کوردها به‌عنوان رابطی بین اجزای مختلف یک شبکه عمل میکنند و وظیفه اصلی آن‌ها انتقال سیگنال نوری با کمترین افت و نویز است. برخلاف کابل‌های مسی که بر پایه انتقال الکتریکی کار میکنند، پچ کوردهای نوری از هسته‌ای شیشه‌ای یا پلاستیکی استفاده میکنند که نور را با دقت بالا از یک سر به سر دیگر منتقل می‌کند.
این ویژگی باعث میشود که پچ کورد فیبر نوری بتواند اطلاعات را در فواصل بسیار طولانی و با سرعت‌های بسیار بالا جابجا کند. به همین دلیل، این نوع کابل‌ها در محیط‌هایی مثل مراکز داده (Data Centers)، شبکه‌های مخابراتی، آزمایشگاه‌های تحقیقاتی و حتی شبکه‌های فیبر نوری خانگی و اداری، جایگاه ویژه‌ای پیدا کرده‌اند.
نکته مهم دیگر این است که پچ کوردها در انواع و استانداردهای مختلفی تولید می‌شوند. انتخاب صحیح آن‌ها بستگی به نوع اتصال، طول کابل، نوع کانکتور، و حتی محیط نصب (داخلی یا بیرونی) دارد. در ادامه این مقاله، با انواع پچ کورد فیبر نوری و کاربردهای هر کدام آشنا خواهیم شد.
| ویژگی | سینگل مود (Single-Mode) | مالتی مود (Multi-Mode) |
|---|---|---|
| قطر هسته | 9 میکرون | 50 یا 62.5 میکرون |
| برد انتقال | بسیار بالا (تا چند کیلومتر) | کوتاه (تا حدود 500 متر) |
| طول موج | 1310 / 1550 نانومتر | 850 / 1300 نانومتر |
| رنگ جکت | زرد | نارنجی (OM1,2)، فیروزه‌ای (OM3)، بنفش (OM4) |
| کاربرد | مخابرات، ارتباطات بین‌شهری، دیتاسنتر بزرگ | شبکه‌های داخلی، دفاتر، AV، دیتا سنتر کوچک |
1. بر اساس نوع کابل فیبر نوری
یکی از اصلی‌ترین روش‌های دسته‌بندی پچ کوردهای فیبر نوری، نوع فیبری است که در ساختار داخلی آن‌ها به کار رفته. این دسته‌بندی نقش مهمی در عملکرد، سرعت انتقال داده و برد سیگنال دارد. به‌طور کلی، دو نوع فیبر نوری در ساخت پچ کوردها استفاده میشود: سینگل مود و مالتی مود.
الف) پچ کورد فیبر نوری سینگل مود (Single-Mode)
پچ کوردهای سینگل مود دارای هسته‌ای باریک‌تر (حدود 9 میکرون) هستند و برای انتقال سیگنال نوری در مسیرهای طولانی و با پهنای باند بالا طراحی شده‌اند. در این کابل‌ها، نور به‌صورت مستقیم و در یک مسیر حرکت می‌کند که همین امر باعث کاهش افت سیگنال و افزایش دقت میشود.
ویژگی‌ها:
- رنگ جکت معمولاً زرد
- طول موج رایج: 1310 و 1550 نانومتر
- مناسب برای شبکه‌های مخابراتی، ارتباط بین ساختمان‌ها، دیتا سنترها و ارتباط‌های بین‌المللی
پچ کورد سینگل مود برای ارتباطات با مسافت طولانی و دقت بالا طراحی شده است. این نوع دارای هسته‌ای باریک و یک مسیر مستقیم برای عبور نور است، که منجر به کاهش افت سیگنال و افزایش کیفیت انتقال داده میشود.
کاربرد آن بیشتر در زیرساخت‌های مخابراتی، بین ساختمان‌ها و اتصال‌های بین‌شهری یا بین‌المللی است. معمولاً در رنگ زرد عرضه میشود و با طول موج‌های 1310 یا 1550 نانومتر کار می‌کند.
ب) پچ کورد فیبر نوری مالتی مود (Multi-Mode)
مالتی مود دارای هسته پهن‌تری (50 یا 62.5 میکرون) است که امکان عبور چندین پرتو نور به‌صورت هم‌زمان و با زوایای مختلف را می‌دهد. این کابل‌ها برای انتقال داده در فواصل کوتاه ایده‌آل هستند.
ویژگی‌ها:
- رنگ جکت: نارنجی (OM1، OM2)، فیروزه‌ای یا بنفش (OM3، OM4)
- طول موج رایج: 850 و 1300 نانومتر
- مناسب برای شبکه‌های داخلی سازمانی، دیتاسنترهای متوسط، و سیستم‌های AV
برخلاف سینگل مود، پچ کورد مالتی مود از هسته‌ای بزرگ‌تر بهره می‌برد و امکان انتقال چندین پرتو نور به‌صورت هم‌زمان را فراهم می‌کند. همین ویژگی باعث میشود که مناسب فواصل کوتاهتر باشد، اما در عوض انتقال داده با سرعت بالا در محیط‌های داخلی را به‌خوبی پشتیبانی می‌کند.
این نوع در شبکه‌های اداری، دیتا سنترهای کوچک و سیستم‌های AV کاربرد فراوان دارد. رنگ جکت آن بسته به نوع استاندارد متفاوت است: نارنجی (OM1, OM2)، فیروزه‌ای (OM3)، بنفش (OM4).
| ویژگی | سیمپلکس | داپلکس | ریبون فن‌اوت |
|---|---|---|---|
| تعداد فیبر | یک رشته | دو رشته | چند رشته |
| نوع انتقال | یک‌طرفه | دوطرفه | چندگانه |
| کاربرد | تجهیزات ساده یا یک‌طرفه | شبکه‌های رفت‌وبرگشتی (LAN) | مراکز داده با تراکم بالا |
2. بر اساس ساختار کابل
ساختار فیزیکی کابل فیبر نوری، نوع عملکرد و نحوه استفاده آن را تعیین می‌کند. بسته به اینکه به انتقال یک‌طرفه، دوطرفه یا چندگانه نیاز دارید، نوع پچ کورد هم تغییر می‌کند.
پچ کورد فیبر نوری سیمپلکس سینگل مود با کانکتور SC/APC – مناسب برای ارتباطات یک‌طرفه با دقت بالا
الف) پچ کورد سیمپلکس (Simplex)
این نوع دارای تنها یک فیبر نوری است و برای انتقال اطلاعات به‌صورت یک‌طرفه استفاده میشود. برای مثال در کاربردهایی که فقط ارسال یا فقط دریافت نیاز است.
پچ کورد فیبر نوری داپلکس سینگل مود با کانکتور LC به SC/APC – مناسب برای ارتباطات پرسرعت دوطرفه در شبکه‌های ترکیبی
ب) پچ کورد داپلکس (Duplex)
متداول‌ترین نوع پچ کورد در بازار. دو رشته فیبر نوری دارد و امکان ارسال و دریافت اطلاعات به‌طور هم‌زمان را فراهم می‌کند. بیشتر در شبکه‌های LAN و ارتباطات دوطرفه استفاده میشود.

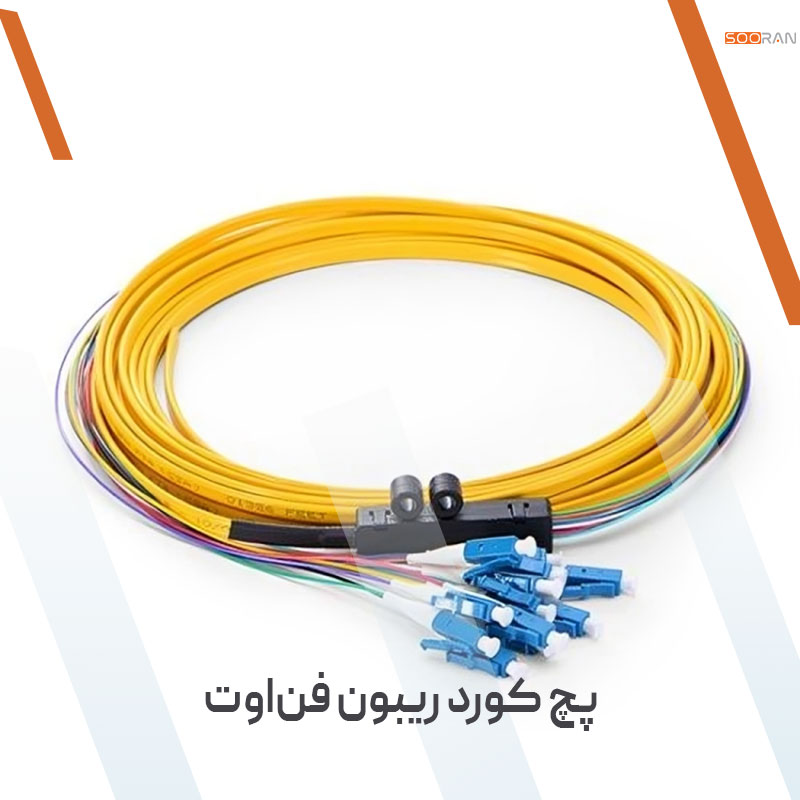

ج) پچ کورد ریبون فن‌اوت (Ribbon Fan-Out)
کابل‌های ریبون دارای چند فیبر نوری به‌صورت موازی هستند که در انتهای کابل به صورت جداگانه کانکتور زده می‌شوند. این نوع بیشتر در مراکز داده یا شبکه‌های پرظرفیت استفاده میشود.
| کانکتور | ویژگی‌ها و کاربردها |
|---|---|
| LC | کوچک، فشرده، رایج‌ترین گزینه برای تجهیزات جدید |
| SC | متداول، اتصال فشاری (Push-Pull)، مناسب سوئیچ‌ها و تجهیزات سازمانی |
| ST | کانکتور چرخشی، کاربرد سنتی و آموزشی |
| FC | اتصال پیچی، مقاوم در برابر لرزش، مناسب تجهیزات دقیق مثل پزشکی |
| MPO/MTP | چندفیبره، مخصوص مراکز داده با حجم ترافیک بالا |
3. بر اساس نوع کانکتور
پچ کوردها با کانکتورهای مختلفی عرضه می‌شوند. انتخاب نوع کانکتور به تجهیزات و پورت‌های مورد استفاده بستگی دارد:
LC
کوچک و پرکاربرد، مخصوص تجهیزات SFP. طراحی دوشاخه‌ای و فشرده برای فضاهای محدود.
SC
اتصال محکم با سیستم فشار و کشش (Push-Pull)، پرکاربرد در مخابرات.
ST
با سیستم اتصال چرخشی (BNC)، استفاده سنتی در شبکه‌های قدیمی.
FC
اتصال پیچی، مقاوم در برابر لرزش. مناسب برای تجهیزات دقیق مثل FTTH.
MPO/MTP
چند فیبره (۱۲، ۲۴، یا بیشتر)، فوق‌العاده مناسب برای انتقال داده در دیتاسنترها و شبکه‌های با تراکم بالا.
| نوع پولیش | ویژگی‌ها | افت بازگشتی | کاربرد |
|---|---|---|---|
| PC | پولیش ساده، تماس فیزیکی معمولی | حدود -40dB | کاربرد عمومی |
| UPC | بسیار صیقلی، تماس دقیقتر | حدود -50dB | شبکه‌های حساس |
| APC | سطح زاویه‌دار ۸ درجه، کاهش نویز و برگشت نور | تا -60dB | سیستم‌های ویدیو، FTTH |
4. بر اساس نوع پولیش کانکتور
پولیش کانکتور تأثیر مستقیمی بر کیفیت انتقال دارد، مخصوصاً در برگشت سیگنال (Return Loss):
- PC (Physical Contact): استاندارد معمولی، سطح صاف. افت برگشتی حدود -40dB.
- UPC (Ultra Physical Contact): سطح کاملاً صیقلی‌تر، مناسب برای شبکه‌های حساس. افت حدود -50dB.
- APC (Angled Physical Contact): سطح زاویه‌دار ۸ درجه‌ای، بیشترین کاهش در برگشت سیگنال، مناسب برای ویدیو، RF، و دیتاهای بسیار حساس. افت تا -60dB.
| نوع جکت | ویژگی‌ها | کاربرد پیشنهادی |
|---|---|---|
| PVC | نرم، اقتصادی، اشتعال‌پذیر | محیط‌های داخلی خشک |
| LSZH | بدون دود سمی، مقاوم در برابر آتش | ادارات، بیمارستان، مترو |
| PE | مقاوم در برابر رطوبت، UV | نصب در فضای باز، سقف، فضاهای صنعتی |
| PVDF | فوق مقاوم در برابر مواد شیمیایی و دمای بالا | کارخانه‌ها، محیط‌های شیمیایی |
5. بر اساس نوع روکش (Jacket) کابل
نوع روکش تعیین می‌کند که کابل در چه محیطی قابل استفاده است:
- PVC: اقتصادی، نرم، برای استفاده در محیط‌های خشک و داخلی.
- LSZH (Low Smoke Zero Halogen): در هنگام آتش‌سوزی دود سمی تولید نمی‌کند. مناسب فضاهای عمومی.
- PE: مقاوم در برابر UV و رطوبت، مخصوص محیط‌های خارجی و صنعتی.
- PVDF: فوق‌العاده مقاوم در برابر مواد شیمیایی و حرارت. انتخابی مناسب برای محیط‌های بسیار خاص.
کاربردهای پچ کورد فیبر نوری
پچ کورد فیبر نوری به‌دلیل ویژگی‌های فنی خاص خودش، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد. این کابل‌ها نقشی کلیدی در انتقال سریع، امن و بدون افت اطلاعات دارند، و در زیرساخت‌های شبکه‌ای پیشرفته جایگاهی غیرقابل‌جایگزین پیدا کرده‌اند.
در ادامه برخی از رایج‌ترین موارد استفاده از پچ کورد فیبر نوری را با هم بررسی می‌کنیم:
1. مراکز داده (Data Centers)
مراکز داده برای ارتباط میان سرورها، سوئیچ‌ها، و تجهیزات ذخیره‌سازی نیاز به کابل‌هایی با پهنای باند بالا و تأخیر پایین دارند. پچ کوردهای فیبر نوری در این فضاها به‌خوبی پاسخ‌گوی این نیاز هستند، به‌ویژه در فواصل طولانی بین رک‌ها یا طبقات مختلف.
2. تجهیزات مخابراتی
در صنعت مخابرات، انتقال اطلاعات با سرعت بالا و بدون نویز از اهمیت زیادی برخوردار است. به همین دلیل، شرکت‌های مخابراتی از پچ کوردهای نوری برای اتصال بین سیستم‌های فرستنده و گیرنده، سوئیچ‌ها و ماژول‌های نوری استفاده میکنند.
3. شبکه‌های محلی (LAN) و گسترده (WAN)
پچ کورد فیبر نوری در بسیاری از شبکه‌های سازمانی و حتی خانگی، برای اتصال تجهیزات به روترها، سوئیچ‌ها یا پچ پنل‌ها استفاده میشود. در شرایطی که سرعت بالا یا امنیت اطلاعات اولویت دارد، فیبر نوری انتخاب اول است.
4. کاربردهای صنعتی و پزشکی
در محیط‌های صنعتی که نویز الکترومغناطیسی زیاد است یا در فضاهای حساس مانند تجهیزات تصویربرداری پزشکی، استفاده از کابل فیبر نوری باعث کاهش تداخل و افزایش دقت انتقال اطلاعات میشود.
5. انتقال ویدیو و صوت با کیفیت بالا
در برخی زیرساخت‌های صوتی و تصویری حرفه‌ای (مانند استودیوهای ضبط یا سالن‌های همایش)، برای حفظ کیفیت سیگنال از پچ کورد فیبر نوری استفاده میشود. این کابل‌ها در انتقال ویدیوهای 4K و حتی 8K عملکرد فوق‌العاده‌ای دارند.
انواع پچ کورد فیبر نوری
پچ کورد فیبر نوری در انواع مختلفی تولید میشود که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. شناخت درست این تنوع، کمک می‌کند تا بسته به نیاز شبکه، گزینه‌ای مناسب انتخاب شود. در ادامه، پچ کوردها را بر اساس چند معیار اصلی دسته‌بندی می‌کنیم:
پچ کوردهای فیبر نوری از نظر فنی و فیزیکی در دسته‌های مختلفی قرار می‌گیرند که شناخت آن‌ها نقش بسیار مهمی در انتخاب درست این کابل‌ها دارد. در ادامه، انواع پچ کورد فیبر نوری را بر اساس چند معیار مهم معرفی و بررسی می‌کنیم:
نکات مهم در انتخاب پچ کورد مناسب
با وجود تنوع زیاد در انواع پچ کورد فیبر نوری، انتخاب کابل مناسب ممکنه کمی چالش‌برانگیز باشه. اما با در نظر گرفتن چند نکته کلیدی، می‌تونید انتخابی دقیق و به‌صرفه داشته باشید:
نوع شبکه و کاربرد
ابتدا مشخص کنید که پچ کورد را برای چه محیطی می‌خواهید استفاده کنید:
- اگر در حال راه‌اندازی یک دیتاسنتر یا اتصال‌های حساس هستید، کابل‌های سینگل مود با کانکتورهای LC یا MPO گزینه مناسبی هستند.
- برای شبکه‌های داخلی یا سازمانی کوچک، کابل‌های مالتی مود داپلکس با کانکتور SC یا LC کافی خواهند بود.
نوع کانکتور مورد نیاز
دقت کنید که تجهیزات شما از چه نوع پورت‌هایی پشتیبانی میکنند. برای مثال:
- سوییچ‌ها و ماژول‌های SFP اغلب از LC استفاده میکنند.
- برخی تجهیزات قدیمی‌تر ممکن است فقط با SC یا ST سازگار باشند.
طول کابل
همیشه کابل را بر اساس فاصله واقعی اندازه‌گیری کنید و حدود ۱۰٪ بیشتر در نظر بگیرید تا در نصب دچار مشکل نشوید. پچ کوردها در متراژهای مختلف (از ۰.۵ تا ۳۰ متر و بیشتر) موجودند.
محیط نصب
اگر کابل در محیط‌های صنعتی، بیرونی یا دارای رطوبت زیاد نصب میشود:
- از جکت PE یا PVDF استفاده کنید.
- در محیط‌های داخلی پرجمعیت، LSZH بهترین گزینه برای ایمنی در برابر آتش است.
نیاز به افت سیگنال کم
اگر پایداری سیگنال برایتان حیاتی است (مثلاً در مراکز داده یا تجهیزات پزشکی):
پچ کورد با کانکتور APC را انتخاب کنید که افت برگشتی بسیار پایینی دارد.
آینده‌نگری در خرید
گاهی هزینه بیشتر در ابتدا، باعث صرفه‌جویی در آینده میشود. مثلاً اگر قصد دارید در آینده تجهیزات پرسرعت‌تری نصب کنید، بهتر است از همان ابتدا کابل‌هایی مثل OM4 یا سینگل مود تهیه کنید.
جمع بندی
پچ کورد فیبر نوری یکی از اجزای کلیدی در شبکه‌های مدرن امروزی است که نقش مهمی در اتصال تجهیزات مختلف و انتقال سریع داده‌ها ایفا می‌کند. انتخاب صحیح این کابل‌ها، مستقیماً بر کیفیت ارتباطات شبکه، سرعت انتقال اطلاعات و پایداری سیستم اثرگذار است.
اگر به دنبال تکمیل زیرساخت شبکه خود با تجهیزات سازگار و باکیفیت هستید، حتماً سری به بخش خرید مودم فیبر نوری فروشگاه سوران سل بزنید.
در این دسته‌بندی، مجموعه‌ای از بهترین مودم‌های فیبر نوری با پشتیبانی از انواع پچ کورد، در اختیار شماست تا انتخابی مطمئن، حرفه‌ای و متناسب با نیازتان داشته باشید.
در این مقاله تلاش کردیم با زبانی ساده اما کامل، شما را با انواع پچ کوردهای فیبر نوری، ویژگی‌های فنی آن‌ها، کاربردهای رایج، تفاوت بین مدل‌ها و نکات مهم در انتخاب کابل مناسب آشنا کنیم.
اگر قصد خرید پچ کورد فیبر نوری را دارید، پیشنهاد می‌کنیم ابتدا نوع شبکه، تجهیزات مورد استفاده و محیط نصب را بررسی کرده و سپس با شناخت دقیق از انواع کابل‌ها، انتخابی حرفه‌ای و مقرون‌به‌صرفه داشته باشید.
سوالات متداول درباره پچ کورد فیبر نوری
1. تفاوت اصلی بین پچ کورد سینگل مود و مالتی مود چیست؟
پچ کورد سینگل مود برای مسافتهای طولانیتر و انتقال دقیقتر داده استفاده میشود، در حالی که مالتی مود برای فواصل کوتاهتر و کاربردهای داخلی مناسبتر است.
2. از کجا بفهمیم چه کانکتوری برای تجهیزات ما مناسب است؟
با بررسی دفترچه راهنما یا پورت دستگاه، میتوانید نوع کانکتور مورد نیاز را تشخیص دهید. اغلب تجهیزات جدید از کانکتور LC استفاده میکنند، ولی SC و ST هم هنوز رایجاند.
3. آیا می‌توان از پچ کوردهای مختلف به‌جای یکدیگر استفاده کرد؟
خیر، نوع فیبر (سینگل مود یا مالتی مود)، کانکتور، و حتی پولیش کانکتور باید با تجهیزات سازگار باشد؛ در غیر این‌صورت ممکن است ارتباط برقرار نشود یا دچار افت کیفیت شوید.
4. پچ کورد LSZH بهتر است یا PVC؟
اگر در فضای داخلی عمومی (مثل دفاتر یا مدارس) هستید، LSZH انتخاب امن‌تری است چون در آتش‌سوزی دود سمی تولید نمی‌کند. PVC ارزان‌تر است ولی در محیط‌های بسته توصیه نمی‌شود.
5. طول کابل چه تأثیری دارد؟
طول زیاد می‌تواند باعث افت سیگنال شود، مخصوصاً در مالتی مود. بهتر است همیشه طول کابل را متناسب با فاصله واقعی و با کمی رزرو (مثلاً ۱۰٪ بیشتر) انتخاب کنید.
6. برای دیتاسنتر از چه نوع پچ کوردی استفاده کنیم؟
پچ کوردهای MPO/MTP یا LC داپلکس، با جکت LSZH یا PE و پولیش UPC یا APC، بهترین گزینه برای دیتاسنترهای پرتراکم و پرسرعت هستند.
